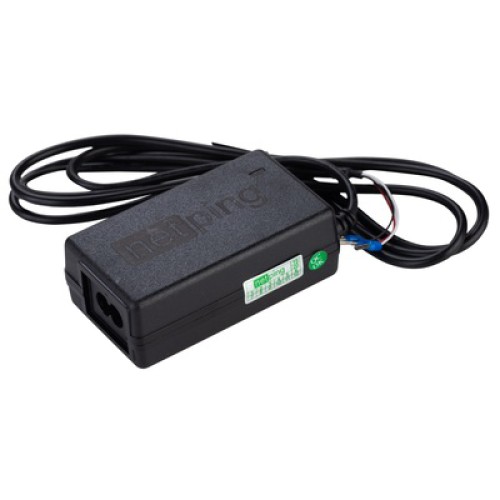

Датчик напряжения в сети NetPing Supply Voltage Sensor 995S2

Датчик позволяет определить наличие напряжения в розетке питания.

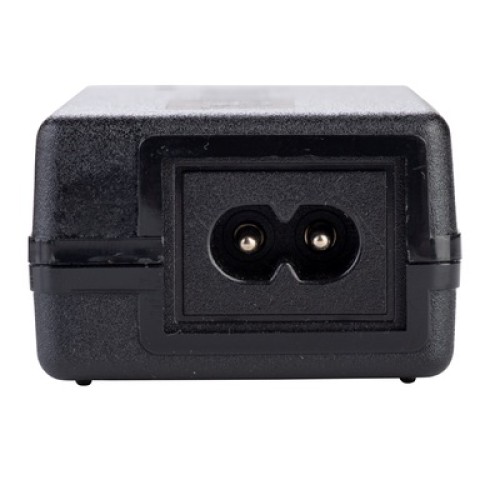

• Выполнен в корпусе блока питания с разъемом под IEC320 C7 (IP20). Подключается к любой розетке при помощи съемного кабеля питания.
• Собственное питание внутренних узлов от сети и сохранение работоспособности в диапазоне напряжений 70…250 В переменного тока с частотой 50/60 Гц.
• Порог срабатывания: 178–193 В.
• Порог отпускания 155–175 В.
• Тип выхода «сухой контакт» / Н. З. и Н. О. контакты (встроенное реле).

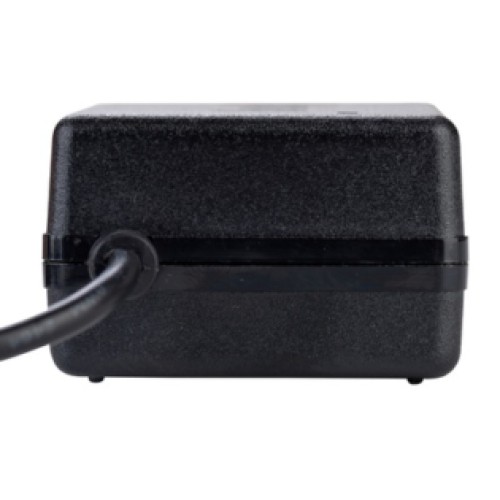

• Длина шлейфа — 1,5 м.

Устройство не предназначено для бытового применения.

Датчик позволяет определить только факт присутствия или отсутствия напряжения в розетке питания. Датчик не позволяет определять значение напряжения в розетке электропитания!

Выход датчика представляет собой Н. З. (нормально закрытые) и Н. О. (нормально открытые) контакты реле («сухой контакт», три провода: Н. З. — общий — Н. О.). Когда напряжение ниже 155–175 В, контакты реле находятся в разомкнутом состоянии. Когда напряжение выше 178–193 В, состояние контактов меняется на противоположное.

Датчик подключается к контактам IO и GND устройств NetPing/UniPing из расчета того, какой логический уровень нужно получить при отсутствии напряжения. Полярность подключения проводов от датчика значения не имеет.

Информация о подключении датчика указана в документе «Руководство пользователя» на подключаемое к датчику устройство. Информация о конфигурировании датчика и функциональности указана в документе «Описание встроенного ПО» на то устройство, к которому вы подключаете датчик.
